Guide de conception du moulage par injection : Réduction des défauts esthétiques

L'aspect visuel des produits moulés par injection est souvent aussi crucial que leurs performances fonctionnelles. Je propose régulièrement des services de conseil à des clients confrontés à des défauts esthétiques tels que des retassures, des lignes de soudure et des déformations. Ces imperfections de surface sont dues aux caractéristiques intrinsèques des matières plastiques, à la complexité de la conception du moule et aux variations des paramètres de traitement.

En appliquant des principes d'ingénierie rigoureux au Conception de pièces en plastique moulées par injectionNous pouvons ainsi éliminer systématiquement les causes profondes des défauts visuels. Il est généralement acceptable d'assouplir les exigences esthétiques pour les composants internes, mais les surfaces externes requièrent une précision absolue.

Ce complet Guide du moulage par injectionJ'identifie les variables mécaniques et thermiques responsables des défauts d'aspect. Grâce à des comparaisons objectives et à des ajustements de conception éprouvés, je vous montrerai comment garantir des finitions de surface impeccables pour votre prochain projet de fabrication.

Choisir la résine plastique appropriée

Le choix du matériau détermine fondamentalement l'état de surface final. Différents polymères présentent des comportements très différents sous contrainte thermique. Une distinction majeure réside entre les plastiques standards non chargés et les plastiques renforcés de fibres de verre.

Bien que les fibres de verre améliorent considérablement la rigidité structurelle, elles dégradent souvent la qualité esthétique de Pièces moulées par injection sur mesureLes matériaux renforcés sont connus pour leur forte tendance à se déformer et à présenter une texture de surface plus rugueuse après refroidissement. Si l'esthétique est votre principal critère, il est essentiel de comparer objectivement les avantages mécaniques des polymères chargés de fibres de verre à leur tendance à altérer la régularité de la surface.

Atténuation des marques de retrait de surface

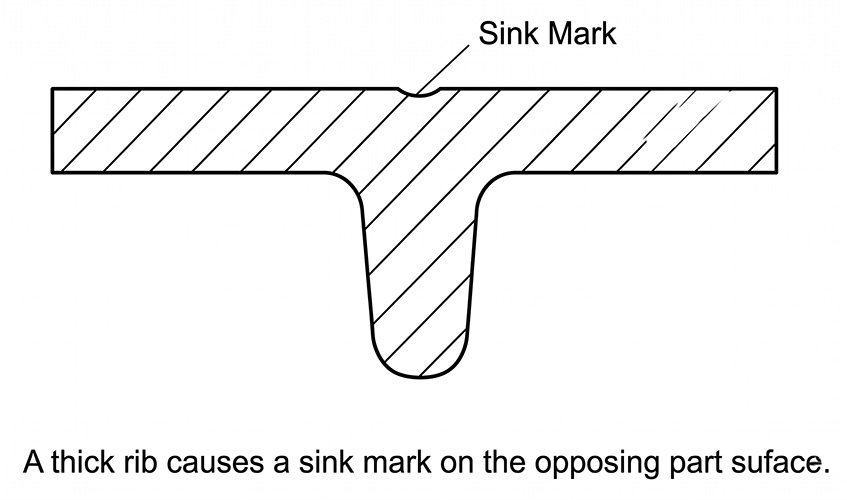

Les retassures sont parmi les défauts esthétiques les plus fréquents. Elles se manifestent généralement par de légères dépressions sur les surfaces externes, correspondant à des zones sous-jacentes plus épaisses, telles que des nervures ou des bossages de fixation. La masse thermique de ces zones épaisses localisées se refroidit et se contracte plus lentement que les parois adjacentes plus fines, ce qui entraîne un retrait de la surface externe vers l'intérieur.

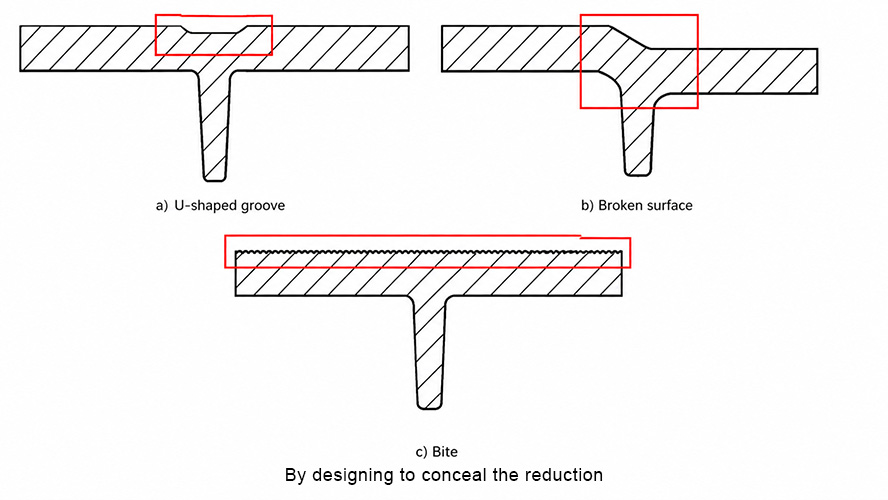

Lorsque la modification de l'épaisseur totale de la paroi n'est pas envisageable, on peut masquer ces creux grâce à une géométrie astucieuse. L'intégration de rainures en U, de décrochements de surface intentionnels ou d'une texturation prononcée permet de camoufler visuellement le retrait. Les experts recommandent régulièrement des ajustements spécifiques en matière de conception pour la fabrication (DFM).pour gérer ces écarts de masse thermique.

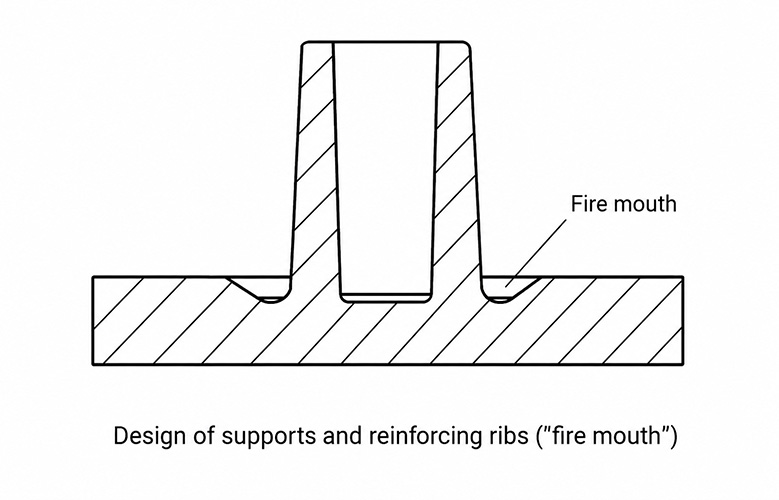

Nous utilisons également une stratégie de conception dite « volcan » (ou par évidement). En retirant localement de la matière à la base de la nervure ou du bossage, côté non esthétique, nous réduisons considérablement la masse thermique localisée. Bien que cela diminue légèrement l'intégrité structurelle de l'élément, cette méthode est très efficace pour prévenir les creux de surface.

Emplacement stratégique des portes

L'emplacement du point d'injection influe directement sur les caractéristiques structurelles et esthétiques d'une pièce moulée. Les surfaces les plus éloignées de ce point sont intrinsèquement plus sujettes au retrait en raison des chutes de pression lors du compactage. Pour les zones critiques sur le plan esthétique, rapprocher le point d'injection permet de minimiser le risque de retassures.

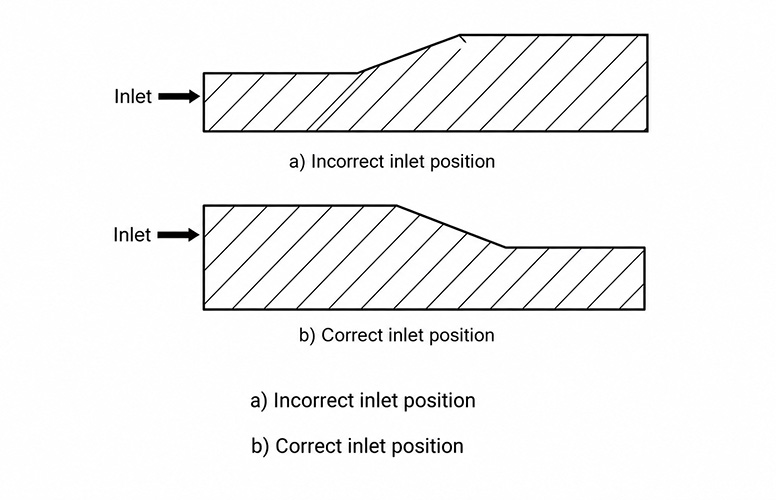

Il est essentiel que l'écoulement du polymère fondu se fasse toujours des parties les plus épaisses vers les plus fines. Si le plastique est forcé de s'écouler d'une paroi fine vers une cavité plus épaisse, la partie fine se solidifiera prématurément. Ceci isole la zone plus épaisse de la pression résiduelle, ce qui engendre des défauts de surface et risque d'emprisonner des bulles d'air internes.

Prévoir et prévenir le gauchissement

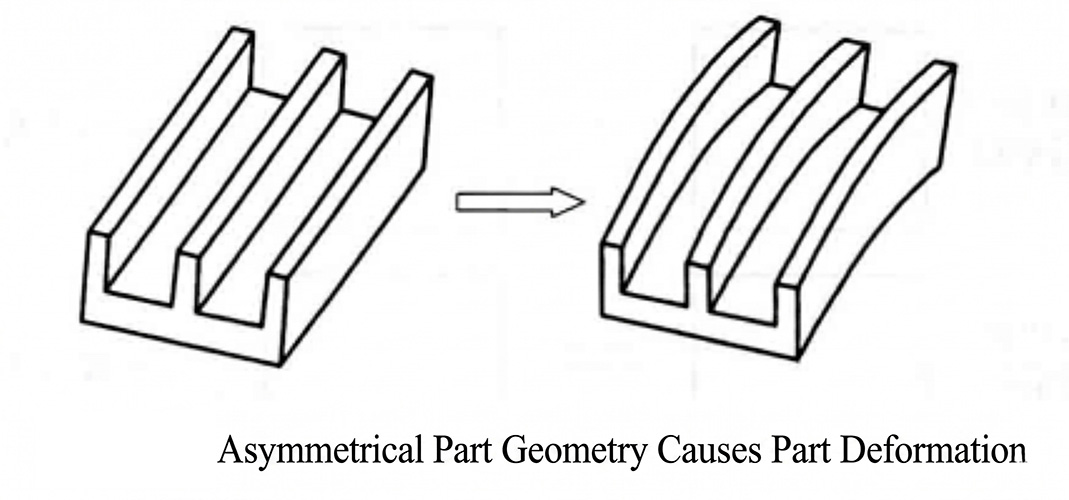

Le gauchissement compromet la précision dimensionnelle et l'esthétique. Il résulte de quatre mécanismes principaux : le retrait différentiel, les vitesses de refroidissement non uniformes, l'épaisseur de paroi irrégulière et la géométrie asymétrique. Comprendre le comportement longitudinal et transversal du matériau choisi est essentiel pour prédire la déformation.

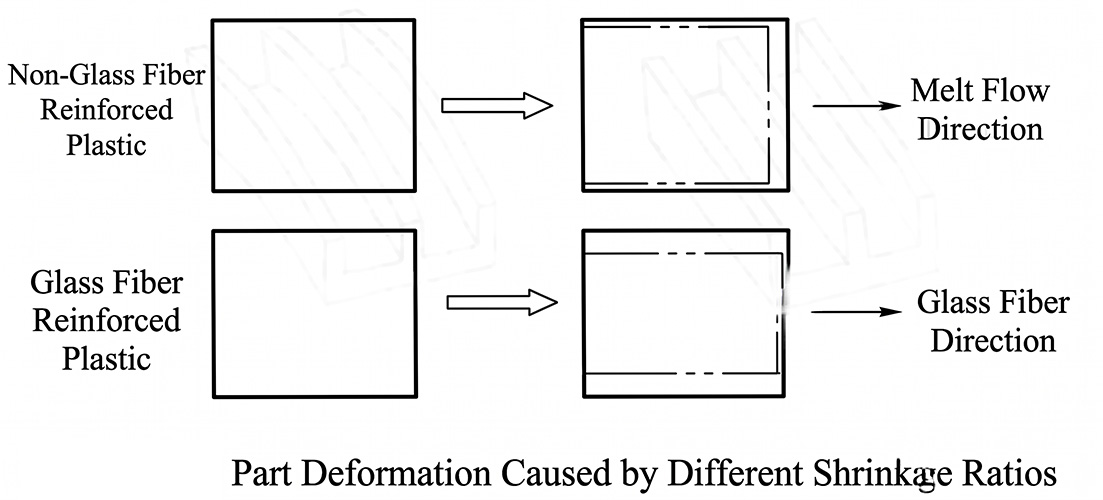

Les plastiques non chargés présentent généralement un retrait plus important dans le sens de l'écoulement et un retrait moindre dans le sens transversal. À l'inverse, les matériaux renforcés de fibres de verre se comportent exactement comme l'inverse. Les fibres rigides limitent le retrait dans le sens de l'écoulement, ce qui entraîne une contraction plus importante dans le sens transversal. Cette différence de retrait crée des contraintes internes qui déforment la géométrie de la pièce.

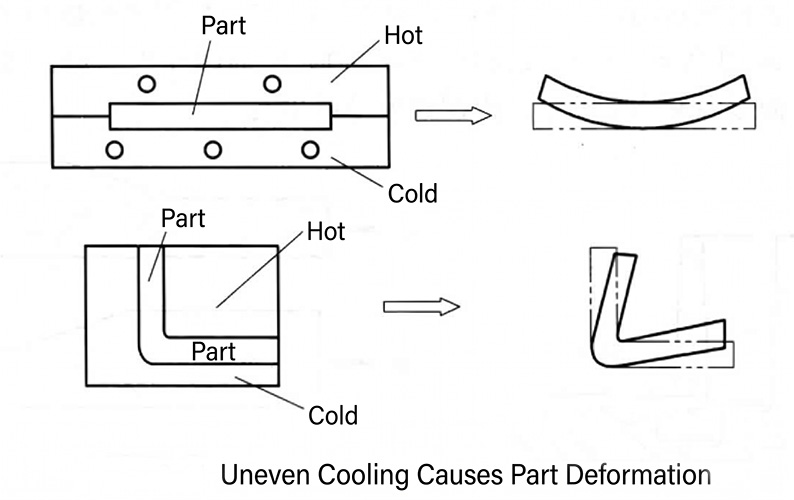

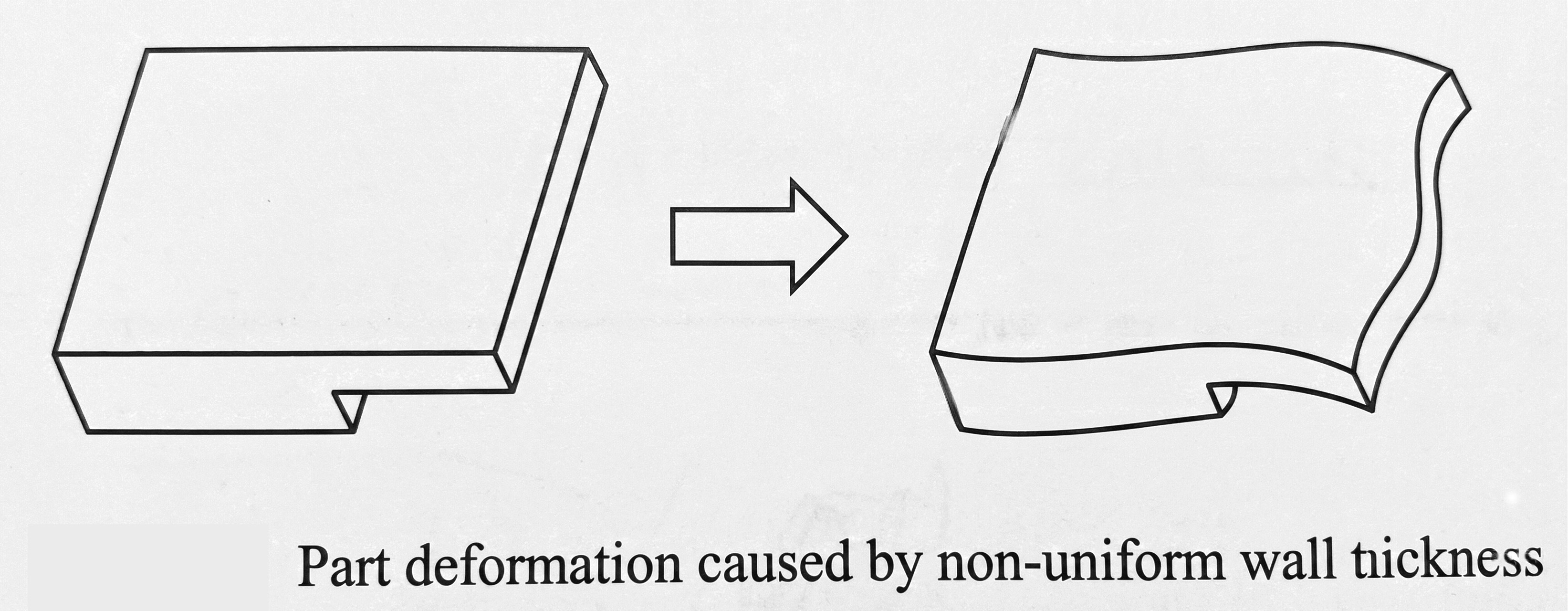

De plus, un refroidissement inégal accentue la déformation. Si la surface extérieure d'une pièce dissipe la chaleur plus lentement que l'intérieur, le composant se courbera vers la surface la plus chaude. Maintenir une épaisseur de paroi uniforme et stabiliser le refroidissement sont les méthodes les plus fiables pour prévenir le gauchissement.

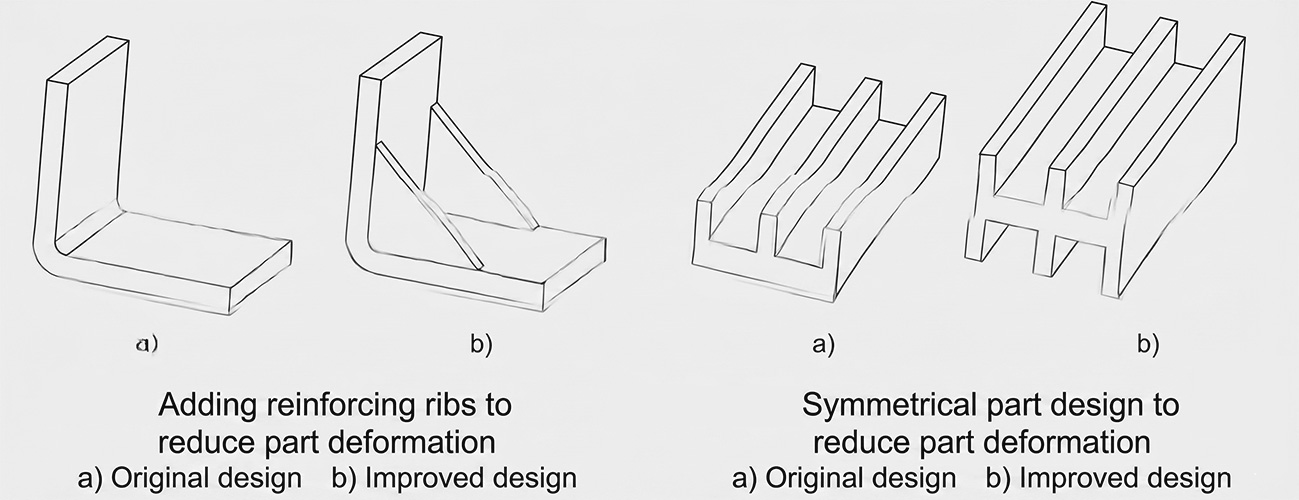

Pour contrer activement ces tendances dès la phase de conception, les ingénieurs doivent introduire des compensations structurelles. L'ajout de nervures stratégiques ou la modification de la pièce pour une meilleure symétrie peuvent réduire considérablement le risque de déformation avant même l'usinage du moule.

Conception de lignes de révélation esthétiques

Chaque fois que deux visibles Pièces moulées par injection sur mesureLes tolérances de fabrication rendent les joints parfaitement affleurants pratiquement impossibles à réaliser. Sans interventions intentionnelles lors de la conception, les espaces et les décalages qui en résultent donnent une impression de mauvaise qualité et nuisent à l'expérience utilisateur.

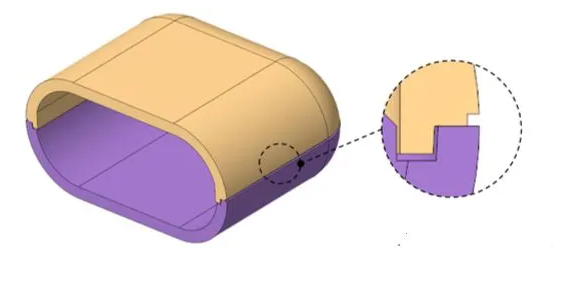

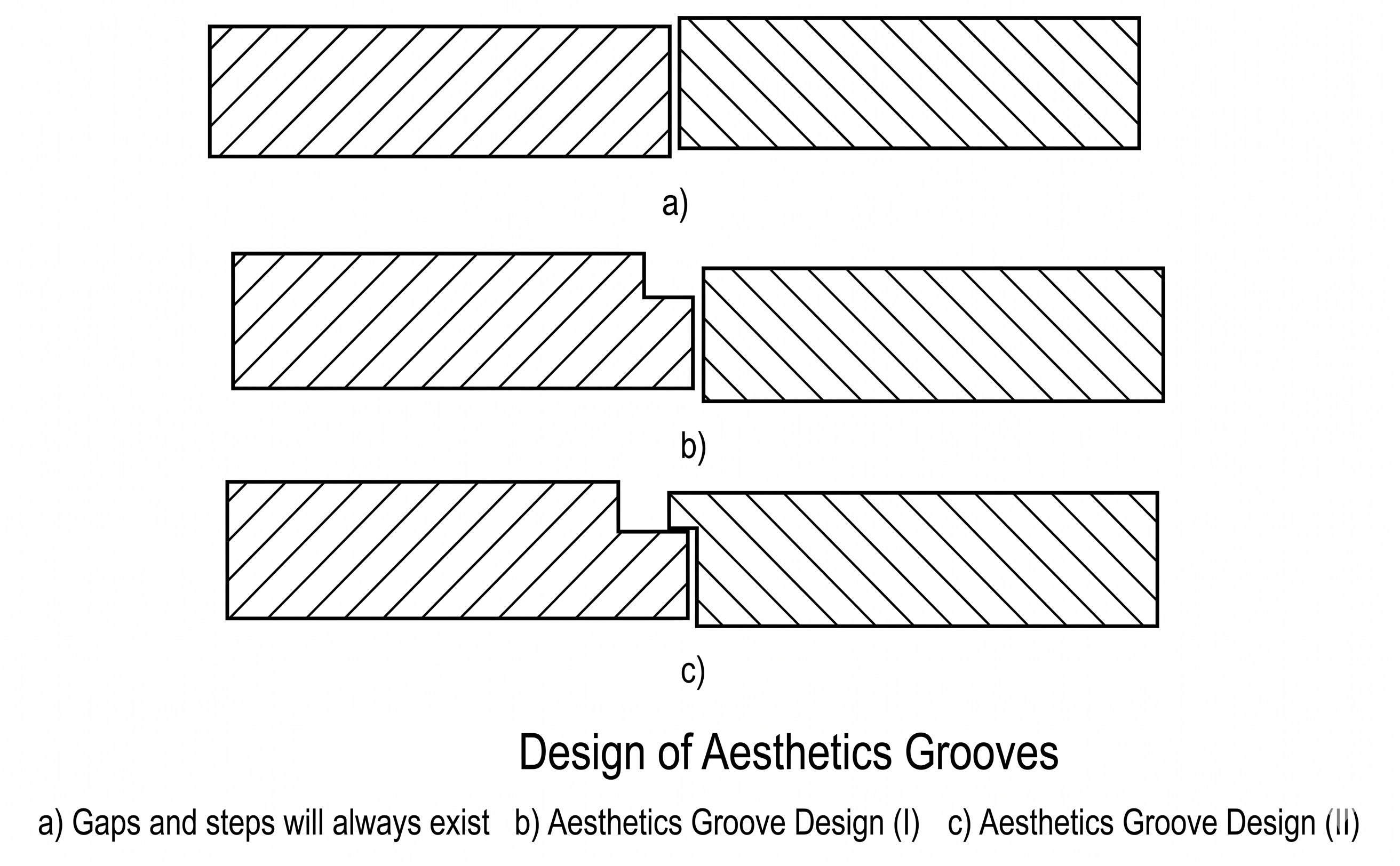

Nous résolvons ce problème en concevant des « lignes de révélation » ou des rainures esthétiques. Ces canaux intentionnels masquent visuellement les espaces inévitables entre les composants.

La solution optimale consiste à décaler légèrement la partie inférieure vers l'intérieur. Si le boîtier arrière ou inférieur est légèrement plus bas que le boîtier avant, l'espace est dissimulé dans l'ombre, empêchant ainsi l'accumulation de poussière et masquant la vue du mécanisme interne.

Gestion des lignes de soudure, des lignes de séparation et des broches d'éjection

Lorsque plusieurs fronts d'écoulement convergent autour d'un obstacle, ils forment des lignes de soudure. Bien qu'il soit difficile de les éliminer complètement, nous pouvons minimiser leur impact visuel grâce à quelques stratégies clés :

• Application d'une texture de surface épaisse pour masquer visuellement l'intersection des flux.
• Utilisation de la peinture en post-traitement pour recouvrir complètement le défaut localisé.
• Déplacer les vannes pour forcer les fronts de flux à se rencontrer dans des zones internes non visibles.
• Améliorer la ventilation des moisissures pour éviter que les gaz emprisonnés ne brûlent ou ne mettent en évidence la jointure.

De plus, les jonctions entre les demi-moules ou les noyaux génèrent inévitablement des lignes de joint ou de légères bavures. En tant qu'ingénieur, vous devez examiner rigoureusement la conception de l'outillage afin d'éviter que ces lignes de joint n'affectent les principales faces d'aspect. De même, les mécanismes d'éjection doivent être limités aux faces internes et cachées de la pièce pour éviter de laisser des marques distinctes ; une règle particulièrement importante lors du moulage de plastiques transparents.

Conclusion

L'obtention de finitions de surface de haute qualité exige une approche très proactive en matière de Conception de pièces en plastique moulées par injectionEn anticipant le comportement thermique des matériaux choisis et en utilisant des techniques de masquage astucieuses comme les noyaux et les lignes de révélation, vous pouvez réduire considérablement les défauts visuels. Le positionnement précis des points d'injection, l'équilibrage des épaisseurs de paroi et le masquage stratégique des lignes de joint sont des étapes incontournables de ce processus d'ingénierie. Guide du moulage par injectionComme le montre cet exemple, l'excellence cosmétique n'est pas le fruit du hasard de la fabrication ; c'est un résultat délibéré et méticuleusement conçu.

Dans le prochain volet de notre guide de conception pour le moulage par injection, je présenterai une analyse détaillée – couvrant la conception du moule, les tolérances et la conception des pièces – sur la façon de réduire le coût des pièces moulées par injection. Consultez notre services de moulage par injection pour mieux comprendre les capacités de LVMA.
