Schnelles Prototyping durch Kunststoffspritzguss: Vergleich der 4 Kernprozesse

Im Bereich des Rapid Prototyping im Kunststoffspritzguss dominieren seit Langem vier Kernverfahren den Markt: FDM, SLA, SLS und LOM. Jedes Verfahren weist spezifische Merkmale auf. Dieser Artikel beleuchtet die wichtigsten Prinzipien, Vor- und Nachteile dieser Verfahren und hilft Ihnen so bei der Auswahl der passenden Rapid-Prototyping-Technologie für Ihre Kunststoffspritzgussprojekte.

FDM (Fused Deposition Modeling)

FDM ist ein laserfreies Verfahren Rapid-Prototyping-Technologie für KunststoffspritzgussDas Gerät erhitzt und schmilzt Filamente (ABS, PC usw.) und schichtet sie zu Bauteilen. Die Heizdüse bewegt sich computergesteuert in der XY-Ebene und extrudiert halbfeste Filamente auf die Arbeitsfläche, wodurch 0,127 mm dicke Schichten entstehen, die zu 3D-Bauteilen übereinandergestapelt werden.

Es unterstützt verschiedene Materialien (ABS, PC, PPSF, medizinisches ABS-i) und ist sauber, einfach zu bedienen und für den Bürogebrauch geeignet. Ideal für Produktdesign, Modellierung und Funktionstests.

Vorteile

• Bürofreundlich, keine giftigen Gase oder chemische Belastung
• Einmaliges Formen, kein Abfall, niedrige Kosten
• Wasserlösliche Stütze für einfaches Entfernen, geeignet für Hohlteile
• Rohmaterialien in Rollenform, einfach zu handhaben und auszutauschen

Nachteile

• Geringere Genauigkeit (max. 0,127 mm) als SLA
• Mangelhafte Oberflächenbeschaffenheit, Nachbearbeitung erforderlich
• Langsame Formgeschwindigkeit, nicht für die Massenproduktion geeignet

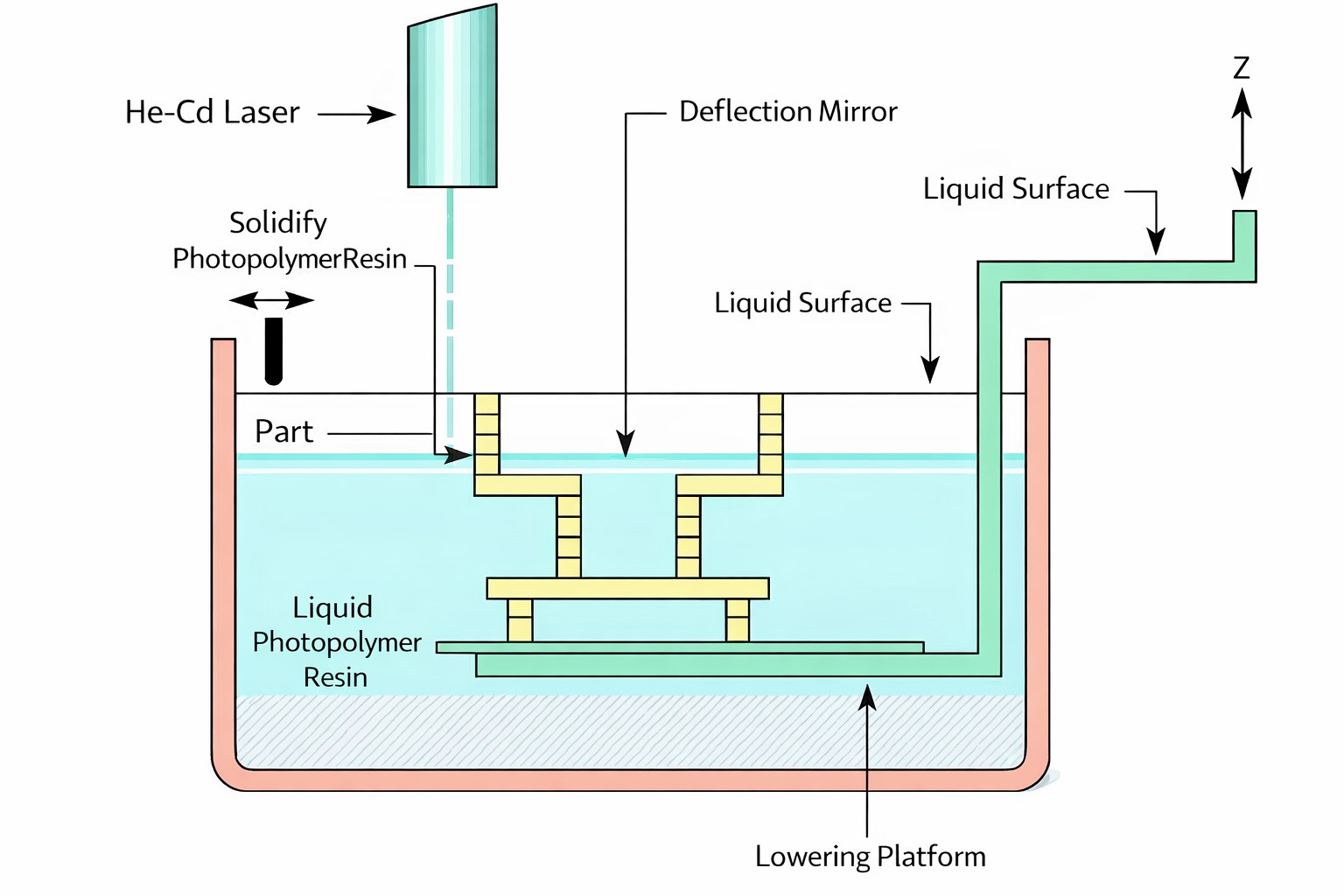

SLA (Stereolithographie-Apparat)

Als erste Rapid-Prototyping-Technologie für den Kunststoffspritzguss nutzt SLA einen UV-Laser zur Aushärtung von flüssigem, lichtempfindlichem Harz. Die Arbeitsfläche senkt sich Schicht für Schicht ab, wobei der Laser das Harz zu Querschnitten abtastet, die sich zu Bauteilen verbinden. Eine Nachbearbeitung (z. B. Nachhärtung, Feuchtigkeitsschutzbehandlung) ist erforderlich.

Geeignet für kleine bis mittelgroße, hochpräzise Bauteile, ideal für Konzeptmodellierung und Montageprüfung.

Vorteile

• Gute Oberflächenqualität und hohe Genauigkeit (0,1–0,3 mm in China).
• Hohe Systemauflösung

Nachteile

• Erfordert ein professionelles Labor und eine aufwendige Nachbearbeitung.
• Schlechte Dimensionsstabilität, neigt aufgrund von Feuchtigkeitsaufnahme zum Verziehen.
• Teurer He-Cd-Laser (3000 Stunden Lebensdauer), hohe Kosten
• Begrenzte Menge an lichtempfindlichen Harzmaterialien, hautreizend

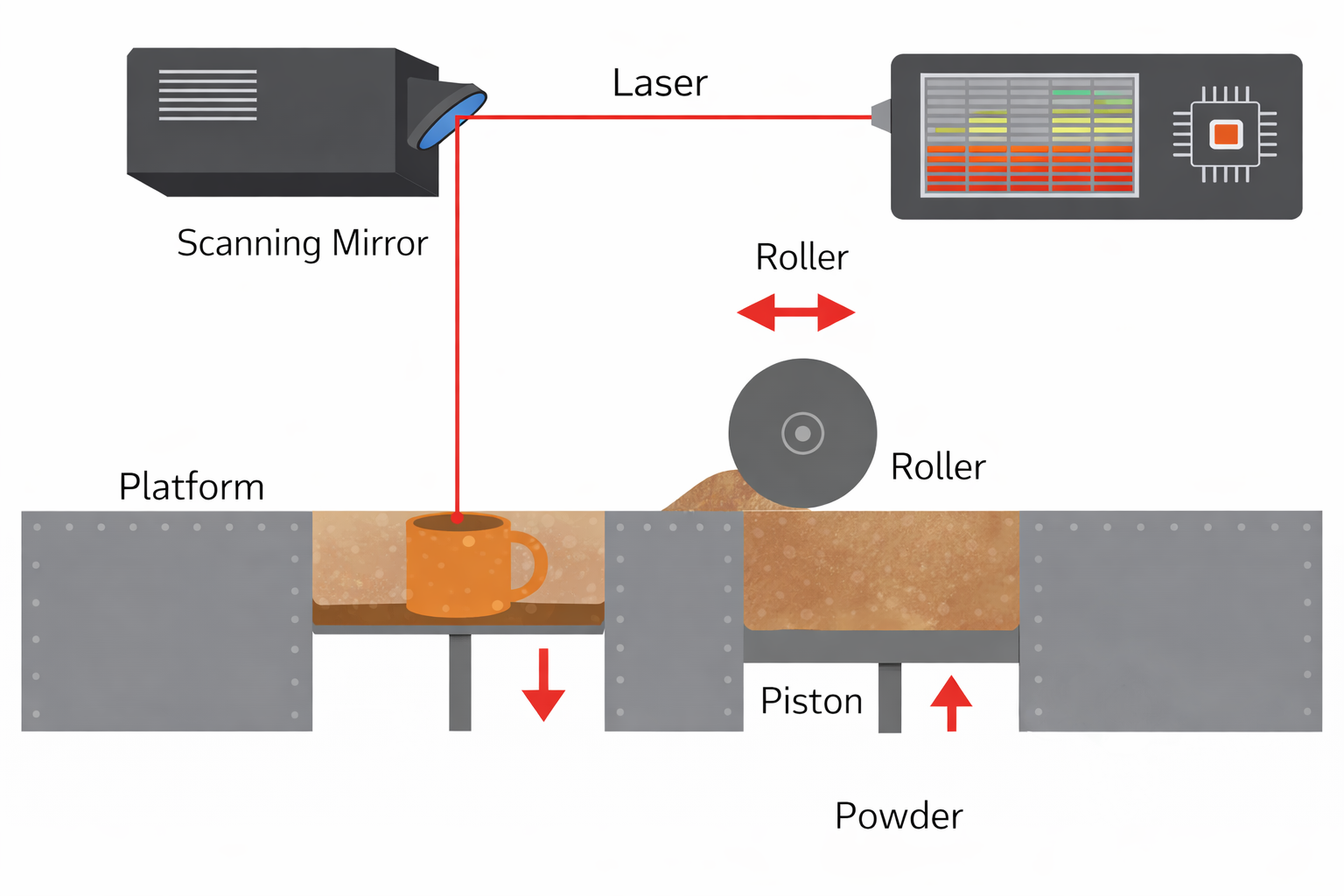

SLS (Selected Laser Sintering)

SLS nutzt einen CO₂-Laser zum Sintern von Pulvermaterialien (Kunststoff, Keramik, Metall gemischt mit Bindemittel). Die Arbeitsfläche wird vorgeheizt, und das Pulver wird per Laserscanning schichtweise aufgeschmolzen und zu 3D-Bauteilen übereinandergeschichtet. Nicht gesintertes Pulver dient als Stütze für das Bauteil; zusätzliche Stützstrukturen sind nicht erforderlich. Die Nachbearbeitung umfasst Abkühlung (5–10 Stunden) und Infiltration.

Geeignet für Funktionsprüfteile, mit metallähnlichen mechanischen Eigenschaften nach Kupferinfiltration.

Vorteile

• Erzeugt härtere Formen als andere Verfahren
• Unterstützt verschiedene Materialien (Kunststoff, Wachs, Metall, Keramik).
• Schnelle Baugeschwindigkeit (2,5 cm/h Höhe), keine Stütze erforderlich

Nachteile

• Hohe Laserverluste, teurer Laborbetrieb und Wartung
• Komplexe Nachbearbeitung (Vorwärmen, Abkühlen)
• Raue, poröse Oberfläche, begrenzt durch Pulver und Laserfleck
• Stickstoffgefüllte Kammer, hohe Kosten, Schadstoffbelastung durch Gase/Staub

LOM (Laminated Object Manufacturing)

LOM stapelt klebstoffbeschichtete Folien (Papier, Kunststoff, Keramik) und schneidet Konturen mit einem CO₂-Laser. Die Schichten werden gepresst und verklebt, wobei die Werkbank Schicht für Schicht absinkt. Nach dem Formen werden die Abfallstücke entfernt. Das Verfahren eignet sich für große, einfache Teile mit holzähnlichen Eigenschaften und ist ideal für Sandgussformen.

Vorteile

• Hohe Formgebungsgeschwindigkeit (nur Konturschneiden, kein Scannen des gesamten Querschnitts)
• Keine Stützkonstruktion erforderlich

Nachteile

• Hohe Laserverluste, teure Wartung, Labor erforderlich
• Begrenzte Materialverfügbarkeit (hauptsächlich Papier, weitere Materialien in Entwicklung)
• Feuchtigkeitsbeständige Nachbehandlung erforderlich, verzieht sich leicht
• Feine/mehrfach gekrümmte Teile schwer herzustellen, Abfallentsorgung schwierig
• Brandgefahr bei hohen Temperaturen, ständige Überwachung erforderlich

Die Wahl des richtigen Rapid-Prototyping-Verfahrens ist entscheidend für die Effizienz und Kostenkontrolle beim Kunststoffspritzguss. Berücksichtigen Sie Genauigkeit, Geschwindigkeit, Material und Kosten entsprechend Ihren Projektanforderungen.

Abschluss

FDM, SLA, SLS und LOM sind Kernverfahren. schnelle Prototyping-Verfahren für KunststoffspritzgussJede Option hat ihre Vor- und Nachteile. Wählen Sie anhand der Projektanforderungen hinsichtlich Genauigkeit, Geschwindigkeit, Material und Kosten, um die Effizienz zu optimieren.
