Unterschiede zwischen CNC-Bearbeitungszentren, CNC-Fräs- und Graviermaschinen und CNC-Graviermaschinen

CNC-Bearbeitungszentren, CNC-Fräs- und Graviermaschinen sowie CNC-Graviermaschinen sind gängige CNC-Bearbeitungsgeräte. Viele Branchenkenner und Einkäufer verwechseln diese jedoch, was die Auswahl des richtigen Geräts für spezifische Bearbeitungsanforderungen erschwert. Obwohl alle drei unter den Begriff CNC-Bearbeitung fallen, unterscheiden sie sich in wichtigen Bereichen wie Spindelleistung, Bearbeitungsgenauigkeit, Zerspanungsfähigkeit und Einsatzgebieten deutlich.

In diesem Artikel erläutern wir die Hauptunterschiede zwischen diesen drei Gerätetypen. Unser Ziel ist es, Fachleuten aus der Industrie eine klare Orientierungshilfe zu geben, damit sie die richtigen Maschinen auswählen und ihre Bearbeitungseffizienz steigern können.

CNC-Fräs- und Graviermaschinen

Wie der Name schon sagt, können CNC-Fräs- und Graviermaschinen sowohl fräsen als auch gravieren. Im Vergleich zu Standard-CNC-Graviermaschinen zeichnen sie sich durch eine höhere Spindel- und Servomotorleistung, eine stärkere Bettsteifigkeit und gleichzeitig eine hohe Spindeldrehzahl aus. Hochgeschwindigkeitsversionen, oft auch Hochgeschwindigkeitsfräsmaschinen genannt, bieten eine höhere Zerspanungsleistung und eine höhere Bearbeitungsgenauigkeit. Metallbearbeitung mit einer Härte von über HRC60 in einem einzigen Arbeitsgang.

Typische Anwendungsgebiete sind:

• Präzisions-Formenschruppen und -fertigen
• Kupferelektroden für Formen
• Chargenverarbeitung von Aluminiumteilen
• Schuhformenherstellung
• Vorrichtungsbearbeitung
• Uhrenkomponenten und verwandte Präzisionsindustrien
• CNC-Bearbeitung von Aluminiumteilen

Dank ihres hohen Kosten-Nutzen-Verhältnisses, ihrer schnellen Bearbeitungsgeschwindigkeit und ihrer hervorragenden Oberflächengüte gewinnen CNC-Fräs- und Graviermaschinen in der modernen Bearbeitungsindustrie zunehmend an Bedeutung.

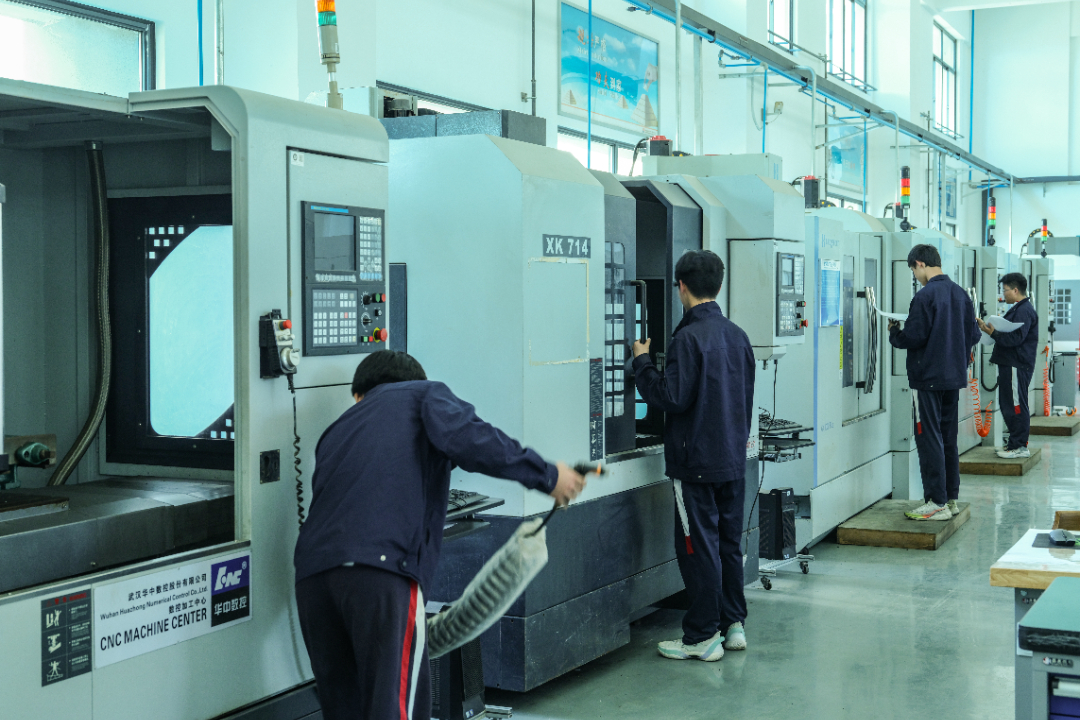

CNC-Bearbeitungszentren

CNC-Bearbeitungszentren ermöglichen mehrstufige CNC-Bearbeitung von Prototypen in einer einzigen Aufspannung. Das CNC-System steuert automatisch Werkzeugwechsel, Spindeldrehzahlen, Vorschubgeschwindigkeiten und Werkzeugbewegungen, um Bohren, Ausdrehen, Reiben, Gewindeschneiden, Fräsen und andere Bearbeitungsvorgänge nacheinander durchzuführen. CNC-Bearbeitungszentren eignen sich besser für CNC-AluminiumbearbeitungDie

Zu den Vorteilen gehören:

• Reduzierter manueller Fehler
• Weniger Werkstückaufspannungen und Messungen
• Weniger Zeitaufwand für Handhabung, Transport und Lagerung
• Deutlich verbesserte Bearbeitungseffizienz und Präzision
• Schnelle Bearbeitung von CNC-Prototypen

Bearbeitungszentren werden nach der Spindelausrichtung klassifiziert:

• Vertikale Bearbeitungszentren (VMCs)
• Horizontale Bearbeitungszentren (HMCs)

Sie eignen sich ideal für das Fräsen großer Stückzahlen, harte Werkstoffe und mehrstufige Bearbeitungsvorgänge.

CNC-Graviermaschinen

CNC-Graviermaschinen zeichnen sich typischerweise durch ein geringeres Drehmoment und höhere Spindeldrehzahlen aus und eignen sich für kleine Werkzeuge und leichte Bearbeitungsvorgänge. Sie werden hauptsächlich für Gravurarbeiten eingesetzt und sind im Allgemeinen ungeeignet für schwere Bearbeitungen oder die Formenherstellung. Die meisten Einsteiger-Graviermaschinen auf dem Markt konzentrieren sich auf handwerkliche Arbeiten und bieten niedrige Kosten, jedoch eine geringere Präzision.

Hochwertige CNC-Graviermaschinen können auch Polier- und Veredelungsarbeiten durchführen und verwenden dafür spezielle Spindeln, wie zum Beispiel luftgelagerte Spindeln, um eine hohe Oberflächenqualität zu erzielen.

Vergleich der technischen Parameter

Gerätetyp	Spindelleistung	Schneidleistung	Geschwindigkeit	Genauigkeit	Arbeitstischgröße (mm)	Typische Anwendungen
Bearbeitungszentrum	Höchste Leistung (kW-Bereich)	Schweres Schneiden	Mäßig	Hoch	830×500+	Große Formen, harte Metalle, Fräsen in großen Stückzahlen
CNC-Fräsen & Gravieren	Mittel (	Mittelstarker Schnitt	Hoch	Hoch	450×450 bis 700×620	Präzisionsformen, Kupfer, Aluminium, Graphit
CNC-Gravur	Niedrigster	Lichtschneiden	Höchste	Mäßig	≤450×450	Holz, Acryl, Weichmetall, kleine Zierteile

Spindelleistung:Bearbeitungszentren > CNC-Fräsen & Gravieren > CNC-Gravieren

Schneidvolumen:Bearbeitungszentren sind für schwere Zerspanungen geeignet; Fräs- und Graviermaschinen für mittlere Zerspanungen; Graviermaschinen für leichte Zerspanungen.

Geschwindigkeit: Fräs- und Graviermaschinen sind dank leichterer Bauweise schneller; Hochgeschwindigkeitsfräsmaschinen erreichen Vorschubgeschwindigkeiten von bis zu 120 m/min.

Genauigkeit:Vergleichbar über alle drei Typen hinweg

Arbeitstischgröße: Bearbeitungszentren haben die größten Tische; Graviermaschinen die kleinsten.

Abschluss

CNC-Bearbeitungszentren, CNC-Fräs- und Graviermaschinen sowie CNC-Graviermaschinen erfüllen unterschiedliche Aufgaben in der Fertigung. Unterschiede in Spindelleistung, Schnittkapazität, Geschwindigkeit und Präzision bestimmen ihre idealen Einsatzgebiete. Die Auswahl der richtigen CNC-Bearbeitungsmaschinen optimiert Effizienz, Qualität und Wirtschaftlichkeit in der Produktion.
